НИКЕЛЯ ГАЛОГЕНИДЫ . Св-ва безводных дигалогенидов Ni приведены в табл. Дифторид NiF₂ образует зеленовато-желтые тетрагон. кристаллы типа рутила (ТiO₂); ур-ние температурной зависимости давления пара: lgp(мм рт.ст.) = 20,28-14650/T+ 3,02 lg Т (298 -1220 К); устойчив на воздухе при комнатной т-ре, при прокаливании окисляется до NiO; негигроскопичен; р-римость в воде почти не зависит от т-ры; получают фторированием NiO, NiCl₂ или др. соед. Ni. Из водных р-ров NiF₂кристаллизуется в виде тетрагидрата NiF₂•4Н₂О - светло-зеленые кристаллы; плотн. 2,219 г/см³; при ~ 120 °С теряет одну молекулу воды, полностью обезвоживается в токе HF при 350-400 °С. Безводный NlF₂ используют как катализатор фторирования, для изготовления катодов в хим. источниках тока, как компонент лазерных материалов.

Трифторид NiF₃ образуется в виде розового осадка при электролизе расплава KHF₂; сильный окислитель; разлагается водой, выделяя из нее О₂.

Известны производные тетрафторида NiF₄, в частности K₂[NiF₆]: розовые или темно-красные кристаллы кубич. сингонии; разлагается во влажном воздухе; водой гидро-лизуется; получают фторированием смеси КСl с NiCl₂; используют как фторирующий реагент.

Дихлорид NiCl₂, дибромид NiBr₂ и дииодид NiI₂ кристаллизуются в ромбоэдрич. решетке типа CdCl₂; для NlBr₂ известна также др. модификация со структурой типа CdI₂; при прокаливании на воздухе окисляются до NiO; безводные соли м. б. получены действием соответствующих галогенов на Ni, обезвоживанием кристаллогидратов. Ди-хлорид - золотисто-желтые или желто-коричневые кристаллы; ур-ние температурной зависимости давления пара: lgр(мм рт.ст.) = 21,88-13300/T + 2,68lgT (298-1220 К); гигроскопичен; раств. в воде, этаноле, гликоле. Из водных р-ров в интервале от — 53,4 до 28,8 °С кристаллизуется гексагидрат, при 28,8-64,3 °С-тетрагидрат, при 64,3-117,9°С-дигидрат. Гексагидрат NiCl₂^.6H₂O-кристаллы от светло- до темно-зеленого цвета моноклинной сингонии (а = 1,023 нм, b = = 0,705 нм, с = 0,657 нм, b = 122,16°, пространств. группа С2т); плотн. 1,91 г/см³; в сухом воздухе выветривается, во влажном расплывается. Тетрагидрат NiCl₂^.4H₂O- кристаллы от желтовато-зеленого до темно-зеленого цвета тетрагон. сингонии (а = 0,662 нм, с = 1,323 нм, пространств. группа P4mmm); плотн. 1,72 г/см³. Дигидрат NiCl₂^.2H₂O-бледно-желтые или коричневато-желтые кристаллы моноклинной сингонии (а = 0,697 нм, b = 0,690 нм, с = 0,881 нм, b = 91,5°, пространств. группа I2/m); плотн. 2,56 г/см³; при ~ 140°С полностью обезвоживается. Применяют NiCl₂ (и его гидраты) как компонент электролитов для рафинирования Ni и для никелирования, для получения порошка Ni, как катализатор хлорирования орг. соед., безводный NiCl₂-как компонент термочувствит. красок.

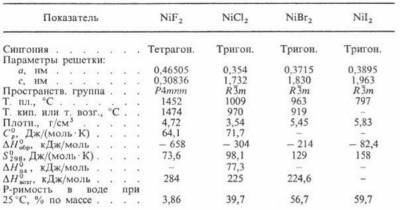

СВОЙСТВА БЕЗВОДНЫХ ГАЛОГЕНИДОВ НИКЕЛЯ

Из двойных хлоридов Ni важнейший -NH₄NiCl₃^.6H₂O, получаемый кристаллизацией из солянокислого раствора смеси NiCl₂ с NH₄Cl при ~20°С; голубовато-зеленые кристаллы; раств. в воде; при 70 °С обезвоживается (безводный NH₄NiCl₃-желтого или рубиново-красного цвета); выше ~170°С разлагается; применяют как протраву при крашении, компонент электролитов для никелирования.

Безводный NiBr₂ - желто-коричневого цвета, безводный NiI₂-стально-серый или черный; гигроскопичны, раств. в воде, метаноле, этаноле, не раств. в диэтиловом эфире; из водных р-ров кристаллизуются в виде гексагидратов. Гексагидрат NiBr₂^.6H₂O-зеленые кристаллы; при 28,5° теряет три молекулы воды, при ~ 200 °С полностью обезвоживается. Описаны также ди- и нонагидраты NiBr₂. Гексагидрат NiI₂^.6H₂O-голубовато-зеленые кристаллы; при 43 °С теряет две молекулы воды, при 140°С обезвоживается. Дибромид и дииодид Ni используют для получения катализаторов, термочувствит. красок. П. И. Федоров.
